Как правильно подобрать патч-корд для СКС?



Расшифровка аббревиатуры “СКС” – “структурированная кабельная система”. Технически, она представляет собой сеть, объединяющую оборудование, выполняющее различные функции, например, камеры видеонаблюдения, телефонные аппараты, компьютеры.

СКС – основа информационной инфраструктуры одного здания, либо целого их массива. Передача информации ведется по проводам, а конкретнее – по патч-кордам, сразу готовых к установке, не нуждающихся в обжиме, нарезке и другой подготовке. Как выбрать патч-корды для СКС? На что обратить основное внимание? Ответы - ниже!



Витая пара: нестареющая классика

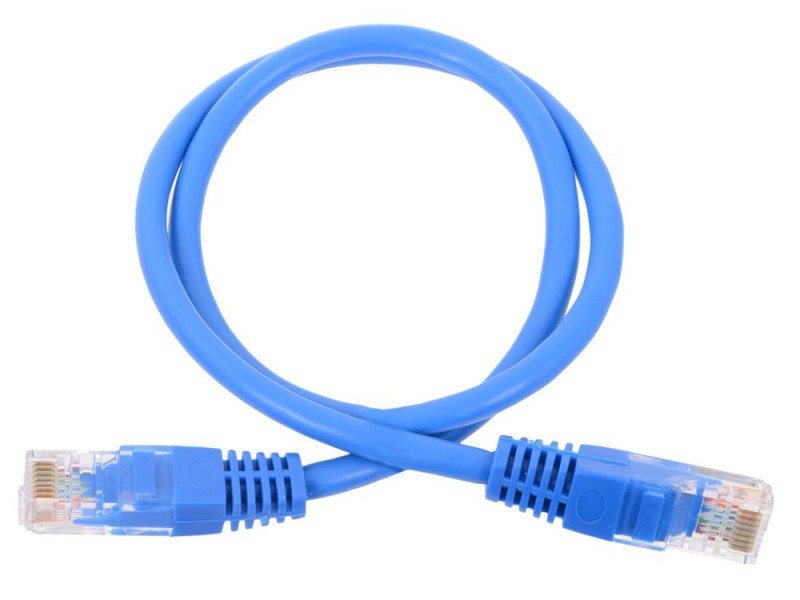

Патч-корды на основе витых пар применяются при формировании СКС, рабочее напряжение которых не превышает 145 вольт. Конструкция провода состоит из 4 пар идентичных друг другу проводников. Каждая пара имеет собственную изоляцию, наружный слой кабеля – общий.

При условии поддержки технологии PoE, такие патч-корды можно использовать не только для передачи информации, но и для обеспечения питания оборудования, мощность которого не превышает 90 ватт.

Первое, на что нужно обратить внимание при подборе аксессуара – материал, на основе которого сделаны жилы. Медь проявляет себя лучше, нежели сталь, она устойчива к коррозии, исключает риск образования “гальванической пары”, чреватой быстрым разрушением контактных областей.

Второй момент – жесткость. Параметр должен соответствовать структурированной кабельной сети, ее местоположению, выполняемым функциям. С этой точки зрения, патч-корды представлены двумя основными классами:

  1. Жесткие. Они ориентированы на СКС большой протяженности, соединяющие отдельностоящие здания, магистральные линии связи. Прочность, продолжительность эксплуатационного периода достигается подбором материалов, внешний слой невосприимчив к атмосферным воздействиям, ультрафиолету, колебаниям температуры, экстремальной жаре и морозу;
  2. Гибкие. Патч-корды оптимально подходят для внутренних СКС, объединяющих компьютерное, телефонное оборудование, сигнализации, устройства видеонаблюдения.

Третий фактор – скорость передачи данных. Наиболее распространенный стандарт – категории 5e (UTP). При задействованных двух парах он позволяет получить скорость 100 мегабит в секунду, чего достаточно для СКС небольших организаций, использование 4 пар увеличивает скорость до гигабита в секунду. Это значение соответствует даже крупным предприятиям и объектам, где к СКС подключены масштабные сетевые хранилища. Если даже такой скорости оказывается недостаточно, подойдут патч-корды cat 6, для них лимит составляет 10 гигабит.

Наконец, следует ориентироваться на конструктивное исполнение патч-корда, наличие экранирования. Сориентироваться в классах поможет маркировка:

  • U. Защитный экран отсутствует. Аксессуары ориентированы на СКС, не подверженные влиянию электромагнитного излучения и механическим нагрузкам;
  • F. Общий фольгированный экран. Решение для объектов с небольшой выраженностью ЭМ-полей, продуцируемых устройствами невысокой мощности;
  • S. Такие патч-корды можно использовать даже при обустройстве СКС в промышленных цехах, где электромагнитное поле максимально выражено из-за обилия силовых линий и мощных потребителей электроэнергии. Защита достигается общим металлическим экраном, индивидуальной оплеткой каждого проводника.

Экранированному патч-корду нужен и соответствующий разъем. Обычный RJ-45 нивелирует все преимущества дорогих кабелей F и S, требуется комплектация соединительным элементом с дополнительной изоляцией контактных групп.



Оптические патч-корды: максимальная скорость

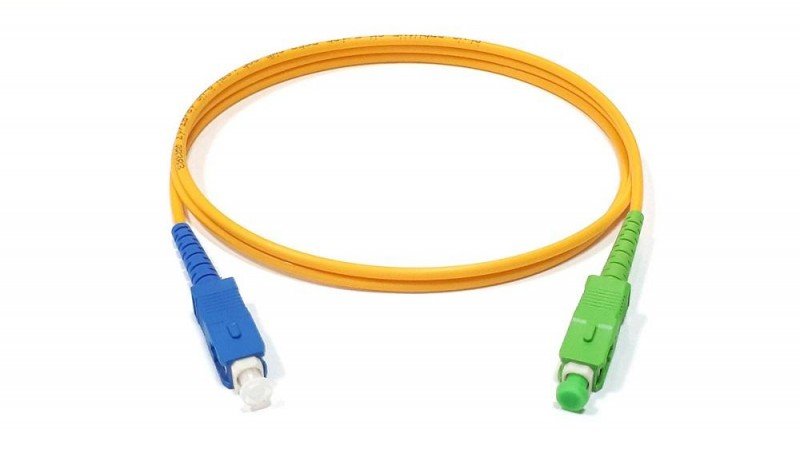

Альтернатива витым парам – патч-корды на основе оптоволокна. Их характеристики соответствуют даже технологичным СКС, где скорость передачи информации должна быть максимальной. Аксессуары, изготовленные из одномодового волокна, подойдут для протяженных сетей, многомодового – более коротких, использующихся в пределах одного объекта.

При подборе также нужно учесть следующее:

  • Материал оболочки. В пределах объекта лучше использовать изделия, выполненные на основе LSZH, для них характерна максимальная гибкость и безопасность, при прямом взаимодействии с огнем они не выделяют едкого густого дыма, что упрощает эвакуационные мероприятия. Между зданиями можно перекинуть аналоги на ПВХ-основе;

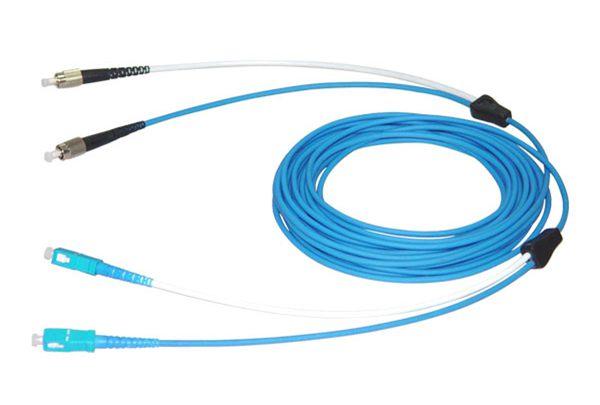

  • Тип коннектора. LC, FC, ST – вариантов множество, следует учитывать особенности соединяемого оборудования, его конструктивное исполнение;
  • Класс полировки наконечника. Для стандартных СКС, в отношении которых не действуют особые требования, используются наконечники типа PC, для наиболее скоростных и ответственных – UPC и APC. Особая конфигурация соединительной области позволяет добиться минимальной выраженности обратных потерь.

Как и в случае с витыми парами, значение имеет и конструктивное исполнение патч-корда. Например, если СКС на объекте подвергается выраженным физическим нагрузкам, есть риск повреждения случайным внешним давлением, грызунами, рациональнее использовать бронированные аксессуары, которые, при максимальной прочности, сохраняют гибкость, вполне достаточную для удобства монтажа. При сложной конфигурации структурированной кабельной сети, обилии изгибов, затрудняющих прохождение световой волны, советуют использовать патч-корды типа BIF.
